1.設計用途（LYFA3000B《互感器測試儀》現貨供應，品質保障）

設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。

2.參考標準

GB 1207-2006、GB 1208-2006

3.主要特征（LYFA3000B《互感器測試儀》現貨供應，品質保障）

• 支持檢測CT和PT

• 很大電流1000A5V，無需外接其它輔助設備，單機即可完成所有檢測項目.

• 自帶微型快速打印機、可直接現場打印測試結果.

• 很大電壓3000V，很大功率可達6KVA。

• CT變比二次側同時測試6組.

• 按規程自動給出CT/PT（勵磁）拐點值.

• 自動給出5%和10%誤差曲線.

• 可測試變壓器套管CT和GIS內CT.

• 可保存1000組測試資料，掉電后不丟失.

• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.

• 小巧輕便≤35Kg，非常利于現場測試.

• 開機自檢，電流、電壓多重保護.

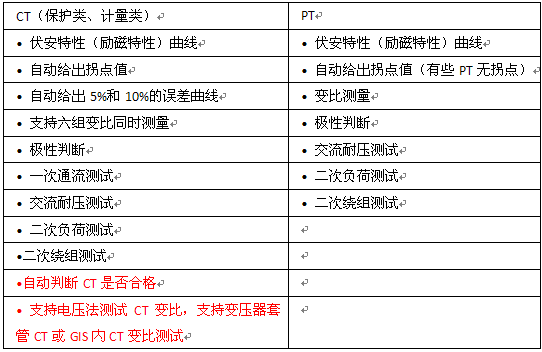

4．測試儀主要測試功能：（見下表）（LYFA3000B《互感器測試儀》現貨供應，品質保障）

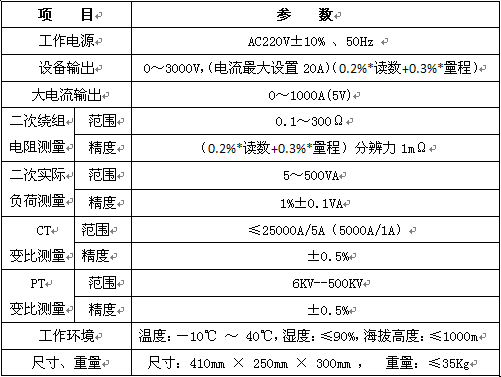

5. 測試儀主要技術參數： （見下表）（LYFA3000B《互感器測試儀》現貨供應，品質保障）

5.1．工作條件要求

輸入電壓 220Vac±10%，25A、額定頻率 50Hz；

測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證可靠；

參數對應的環境溫度是23℃±5℃；

保證值在出廠校驗后一年內有效。

6. 產品硬件結構（LYFA3000B《互感器測試儀》現貨供應，品質保障）

1．面板結構: （圖1）

                                                                   圖1

2．面板注釋：

1 —— 設備接地端子

2 —— U盤轉存接口

3 —— 打印機

4 —— 液晶顯示器

5 —— 控制器

6 ——功率開關

7 —— 電流法CT變比/極性試驗時，大電流輸出端口

8 —— 電流法CT變比/極性試驗時，二次側接入端口，共6組

9 —— CT變比電壓法測試輸入端口，接CT一次。

10 ——CT/PT伏安特性試驗時電壓輸出端口；CT/PT負荷試驗端口；PT變比/極性時，一次側接入端口；CT變比電壓法測試輸出端口，接CT二次。

11 ——PT變比/極性時，二次側接入端口

12 ——擴展端子（選配）

13 ——主機開關

14 ——主機電源插座

第1章  裝置特點與參數

LYFA-5000互感器綜合測試儀 是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、很好的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于很高水平，是電力行業用于互感器的專業測試儀器。

1.1 主要技術特點

功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。

現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。

可精確測量變比差與角差，比差很大允許誤差±0.05%，角差很大允許誤差±2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1~40000。

基于很好的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出很大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。

自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。

測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。

測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。

5.7寸圖形透反式LCD，陽光下清晰可視。

采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。

面板自帶打印機，可自動打印生成的試驗報告。

測試結果可用U盤導出，程序可用U盤升級，方便快捷。

裝置可存儲1000組測試數據，掉電不丟失。

配有后臺分析軟件，方便測試報告的保存、轉換、分析，可以用于試驗數據的對比、判斷與評估。

易于攜帶，裝置重量<9Kg。

1.2 裝置面板說明

裝置面板結構如下圖接線端子從左向右：

·紅黑S1、S2端子：試驗電源輸出

·紅黑S1、S2端子：輸出電壓回測

·紅黑P1、P2端子：感應電壓測量端子

·液晶顯示屏：中文顯示界面

·微型打印機：打印測試數據、曲線

·旋轉鼠標：輸入數值和操作命令

1.3 主要技術參數
